Схема проточного водонагревателя электролюкс

Установка водонагревателя electrolux smartfix

Наверняка все сталкивались с проблемой отключения горячей воды. И в этом нет ничего приятного, особенно когда нужно помыть маленьких детей.
Electrolux smartfix – это недорогой проточный водонагреватель. В данной статье будет рассматриваться установка водонагревателя electrolux smartfix 3.5. Цифры 3.5 означают, что максимальная потребляемая мощность этого устройства составляет 3.5 кВт. Питание такого прибора осуществляется от обычной сети, что немаловажно.
Стоит отметить, что существуют такие водонагреватели, у которых питание осуществляется от трехфазной сети и, соответственно, требуется специальная розетка (как для электроплиты). На мой взгляд, не имеет смысла прокидывать дополнительную трехфазную электросеть лишь для того, чтобы помыться в теплой воде при недельном отключении горячей воды. То есть обычная розетка на 220 вольт – очень удобна в этом смысле.
Коробка водонагревателя выглядит следующим образом.

Коробка компактна, ее содержимое – не тяжелое.
В комплект входит: сам нагреватель, душ со шлангом, кран, приспособления для крепления, уплотнительные кольца, переключатель воды и инструкция.

Продавец посоветовал мне приобрести еще дополнительный армированный шланг, типа для надежности. Что, мол, родной шланг плохой. Я купил армированный шланг.

На картинке выше: слева армированный шланг, справа – штатный.
Как оказалось позже, дополнительный шланг ни к чему.
Читаем инструкцию и смотрим схему подключения.

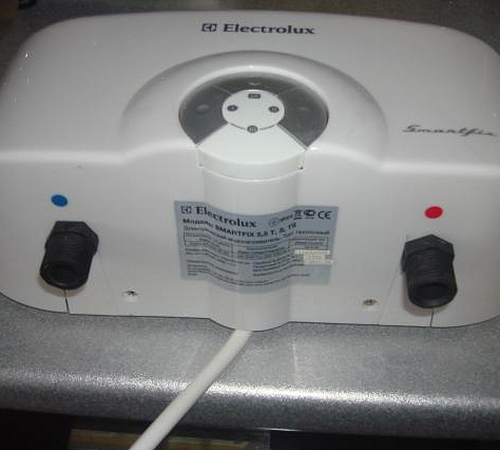

Из схемы видно, что нагреватель имеет два отверстия. В одно отверстие (левое) осуществляется приток воды (вход), а из другого (правого) нагретая вода льется на человека (выход).

Как же обеспечить приток воды? Все по порядку.
Первым делом мы должны прикинуть, где будет располагаться розетка относительно нагревателя.

Потом, в корпусе нагревателя проделываем отверстие для провода.
Получившаяся арка может иметь острые зазубрины, которые желательно удалить ножом.

Для того, чтобы избежать перетирания провода об острые края арки нагревателя, рекомендуется намотать на провод немного изоленты.

Вставляем в шланг уплотнительные кольца.

В левое отверстие нагревателя прикручиваем шланг от нашего обычного душа, а в правое отверстие прикручиваем его родной шланг с лейкой. Подсоединяем к розетке и все, устройство готово к использованию.
Для удобного мытья можно просверлить отверстия в стене и установить нагреватель на нужной высоте, а можно ничего не сверлить, а просто положить прибор на стул и использовать со стула – на Ваш вкус.

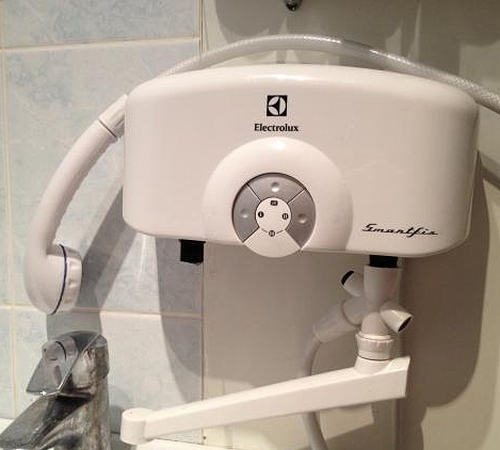

На картинке выше представлена полная установка водонагревателя electrolux smartfix.

Использование водонагревателя

В данном подразделе рассмотрено использование водонагревателя, ведь electrolux smartfix 3.5 имеет три режима работы, которые представлены на картинке ниже.

Обратите внимание, что только при нажатых двух кнопках можно добиться теплой воды от 30 до 45 о . В этом случае загораются две синие лампочки.
Температура воды зависит от того напора воды, который мы создаем вентилем от смесителя. Но при слишком маленьком напоре даже с нажатыми кнопками, нагреватель не включится. Обратите на это внимание. То есть вода нагреваться не будет!
На картинке ниже представлены два напора воды (сильный и слабый), одновременно нажаты две кнопки, указана температура результирующей воды.

Как видно из рисунка, напор, дающий 30 о довольно-таки приличный. Но по опыту скажу, что температура 30 о не очень комфортна для помывки. Если сделать напор чуть меньше, то получим 45 о . Напор воды, дающий 45 о – вполне нормальный для помывки.
В завершении обзора следует отметить, что нагреватель electrolux smartfix 3.5 быстро устанавливается (5-10 минут), способен мгновенно нагревать ледяную воду максимум до 45 о . Но требует качественной проводки рассчитанной на 16 ампер (3500 Вт/220 В = 16 А). То есть, если у Вас новостройка, то с проводкой проблем нет, а если Вы проживаете в старом фонде, то стоит проверить качество проводки, а уже потом задуматься о приобретении такого довольно мощного устройства.
Нагреватель легко снимается и занимает мало места при хранении.

Модели газовых колонок Электролюкс — инструкция по эксплуатации

Установка проточного водонагревателя позволяет круглый год пользоваться горячей водой и не зависеть от перебоев с водоснабжением. Одним из самых популярных вариантов таких приборов является газовая колонка «Электролюкс». Она отвечает всем стандартам качества и безопасности. Этим современным водонагревателем пользоваться удобно и легко.

Читайте в статье

Общая характеристика

Газовые колонки Electrolux отличаются стильным дизайном, надежностью и функциональностью. Они могут обеспечивать одновременно 2-3 водозаборные точки, поэтому используются в городских квартирах, частных домах и даже в общественных заведениях, где требуется много горячей воды.

Особенности колонок «Электролюкс» позволяют успешно пользоваться ими даже при слабом давлении газа или напоре воды.

Обратите внимание! Удобные ручки для регулировки параметров, наличие цифрового дисплея и несколько систем защиты делают их эксплуатацию простой и безопасной.

Все проточные газовые водонагреватели «Электролюкс» характеризуются особенностями, выгодно отличающими их от других подобных приборов.

  • Дизайн у них простой. Все модели выполнены в классическом исполнении и белом цвете.
  • Безопасность приборов обеспечивается трехуровневой системой защиты. Обязательно присутствует функция автоматического отключения при отсутствии тяги, термостат и предохранительный клапан.
  • Газовые водонагреватели Electrolux выпускаются с разными вариантами розжига. Классический с помощью спички или зажигалки в новых моделях почти не используется. Газ поджигается искрой с помощью батареек или турбины. При этом агрегат включается сразу после открывания крана с водой, иногда предварительно нужно нажать кнопку пьезоподжига.
  • Управление такой колонкой может быть механическим, когда увеличение или уменьшение температуры воды регулируется тумблерами. Но более удобно электронное управление — в моделях с модулируемой мощностью температура устанавливается автоматически.
  • Мощность таких колонок может быть разной — от17 до 31 кВт.

Преимущества и недостатки

Проточные водонагреватели этой фирмы очень популярны. Каждый может выбрать модель в зависимости от требований и бюджета. Разные колонки «Электролюкс» отличаются ценой, мощностью, типом розжига. Но все они имеют несколько преимуществ, которые привлекают пользователей:

  • надежность;
  • безопасность;
  • привлекательный внешний вид;
  • компактность;
  • долговечность;
  • простота в эксплуатации;
  • удобство управления;
  • наличие дополнительных функций.

Дополнительная информация! Важным преимуществом этих водонагревателей является наличие датчика тяги. При ее отсутствии или при возникновении обратной тяги агрегат отключается. Это позволяет избежать проникновения газа в помещение.

К недостаткам некоторых моделей этих водонагревательных приборов относится невозможность использования при плохом напоре воды — колонка просто не зажжется. Сложно также зажечь агрегат при отсутствии тяги. Но это недостатки любых газовых колонок. Если говорить про «Электролюкс», можно отметить то, что собираются они в Китае, что может снижать их качество.

Особенности работы

Благодаря простому устройству колонок «Электролюкс» пользоваться ими легко. Большинство из них включаются автоматически после того, как откроется кран с горячей водой. Срабатывает газовый узел и зажигается горелка. Она нагревает водяные трубы, поэтому в кране уже через 15 секунд появляется горячая вода. После того, как кран закрывается, горелка затухает.

Устройство колонок продумано до мелочей, в нем нет ничего лишнего. Такая конструкция обеспечивает надежность ее работы.

  • Блок управления включает ручки регуляции мощности нагрева, подачи газа и напора воды. В некоторых моделях есть цифровой дисплей, на котором отражается температура и другие необходимые показатели.
  • Газорегулирующие элементы позволяют нормализовать подачу газа, защищают от неожиданного снижения тяги и регулируют давление. Во многих моделях есть модулирующая горелка, которая автоматически поддерживает температуру воды за счет регулировки высоты пламени.
  • Благодаря медному теплообменнику с толстыми стенками происходит быстрый нагрев воды без теплопотерь.
  • Дымоход имеет датчик тяги, поэтому при его засорении колонка автоматически отключается.

Популярные модели

Компания «Электролюкс» выпускает несколько разных моделей газовых водонагревателей. Все они характеризуются надежностью и простотой эксплуатации. Но есть небольшие отличия.

Electrolux GWH 265 ERN Nano Plus

Эта колонка с простым механическим управлением и небольшой мощностью. Но она способна обеспечить горячей водой городскую квартиру, обладает достаточной производительностью, чтобы к ней можно было подключить 2 точки водоснабжения. Колонка «Нано плюс» имеет компактные размеры и доступную цену. Технология Oxygen Free предотвращает выделение вредных веществ во время работы.

Но некоторые пользователи отмечают недостаточную мощность при включении нескольких точек водозабора, а также сложности с поиском запчастей.

Electrolux GWH 275 SRN

Этот водонагреватель характеризуется надежностью. Модулирующая горелка обеспечивает поддержание нужной температуры независимо от напора воды. Особенностью этой колонки является пьезожлектрический розжиг. Она включается после нажатия кнопки.

Наличие 2 режимов и автоматической регулировки позволяет поддерживать нужную температуру. А многоуровневая система защиты обеспечивает бесперебойную работу и выключение прибора при падении напора или отсутствии тяги.

Electrolux GWH 285 ERN NanoPro

Конструкция этой модели отличается простотой и надежностью. Особенностью ее является наличие системы INVERTER Control, которая обеспечивает плавность регулировки и быстрое включение. Теплообменник выполнен по инновационной технологии, которая защищает его от любых негативных воздействий. Удобный цифровой дисплей позволяет следить за температурой, уровнем пламени, напором воды.

Универсальный диаметр дымохода позволяет установить колонку в любом помещении. Основными преимуществами модели являются четыре степени защиты и бесшумность работы.

Дополнительная информация! Модель разработана для регионов, в которых наблюдаются перебои с водой и проблемы с давлением газа. Она может работать даже при небольшом напоре.

Electrolux GWH 11 PRO Inverter

Довольно мощный водонагреватель, подходящий как для городской квартиры, так и для большого частного дома. К нему можно подключить несколько точек водозабора. Имеет автоматическую систему уровня нагрева в зависимости от напора воды.

Многоуровневая система безопасности обеспечивает защиту от перегрева, засорения дымохода, включения без воды. На удобный дисплей выводятся не только показатель температуры, но и уровень пламени, заряд батарей, напор воды.

Правила выбора

Колонка Electrolux — это лучший способ обеспечить горячей водой частный дом, дачу или городскую квартиру. Нужно только правильно выбрать модель. Основные характеристики у них не отличаются, разница может быть незначительной, но все же важно знать, на что стоит обращать внимание.

  • Прежде всего, нужно учитывать мощность. От этого зависит производительность прибора, а также то, сколько водозаборных точек он может обеспечить. Колонки с низкой мощностью до 19 кВт рассчитаны на 1 кран, среднемощные — 20-24 кВт — на 2 точки. Если же их больше, например, в спортивном зале или большом частном доме, нужно выбирать прибор мощностью 25-30 кВт.
  • Метод управления колонкой может быть ручным или автоматическим. При ручном придется тумблерами регулировать температуру воды, при падении напора она станет холодной. В моделях с модулятором мощности можно задать определенную температуру, и прибор будет поддерживать ее независимо от напора воды.

  • Нужно обращать внимание на то, как зажигается колонка. Розжиг с помощью спички уже не пользуется популярностью, хотя это модели стоят дешевле. В современных приборах газ зажигается с помощью батареек или турбины. Причем, есть два варианта: колонка включается после нажатия рукой кнопки или же сразу после открывания крана с водой.
  • Важно, чтобы в выбранном водонагревателе присутствовали системы защиты. Должен быть клапан для сброса давления, датчик тяги итермостат, предотвращающий перегрев.
  • Внешний вид большинства моделей почти одинаков. Но можно найти более компактные колонки, с минимальным количеством элементов или, наоборот, с возможностью выбрать дизайн передней панели.

Инструкция по эксплуатации

Проточный газовый водонагреватель крепится на стену вблизи от газовых труб и дымохода. Обязательно должно быть расстояние не менее 50 см от плиты и холодильника. Установкой и подключением должны заниматься специалисты, запрещается делать это самостоятельно. В паспорте устройства ставится отметка о его подключении.

Обратите внимание! Газовую колонку можно устанавливать только в помещении площадью не менее 12 м2 со стандартной высотой потолка. В нем должна быть вентиляция и окно с форточкой.

После установки нужно обязательно изучить инструкцию по эксплуатации. В ней указаны основные характеристики прибора, правила пользования. Самое главное, нужно понять, как зажечь газовую колонку «Электролюкс». В большинстве современных моделей зажигается горелка автоматически после открывания крана с горячей водой. С помощью тумблеров регулируется интенсивность пламени. Это помогает менять температуру воды.

В моделях с модулирующей горелкой степень нагрева регулируется автоматически. Нужно выставить определенную температуру, и колонка будет сама ее поддерживать, при необходимости меняя интенсивность пламени.

Важно! В любой модели запрещается регулировать температуру воды краном, добавляя холодную воду.

Чтобы колонка работала бесперебойно и не создавала опасных ситуаций, за ней нужно правильно ухаживать:

  • очищать корпус отпыли, вовремя удалять влагу;
  • протирать колонку можно только после выключения, когда она остынет;
  • ничего нельзя ставить наприбор сверху, нельзя накрывать его тканью;
  • неразбирать самостоятельно ине пытаться устранить неисправности.

Возможные неисправности и способы их устранения

Иногда в работе газовых колонок «Электролюкс» возникают неполадки. Но редко случаются серьезные неисправности, во многих случаях их можно устранить самостоятельно. Модели с электронным управлением показывают код ошибки, это позволяет вовремя разобраться, что не так и избежать серьезной поломки. Стоит обратить внимание на такие показания на дисплее:

  • Е0 означает, что прибор перегрелся, и сработал термодатчик, возможно потребуется профессиональный ремонт;
  • Е1 указывает на необходимость замены батареек;
  • Е2 — это сенсор ионизации, он может сработать, если пламя не горит.

Есть две самые распространенные неисправности, которые легко устранить. Они не указывают на поломку колонки, а возникают по причине ее неправильной эксплуатации. Чаще всего пользователи замечают, что колонка перестала зажигаться. Такое может случиться при отсутствии тяги. Ее нужно проверить, при необходимости почистить дымоход и вентиляцию. Не зажжется прибор также, если не открыта вода. Модели с электрическим поджигом могут перестать включаться, если сели батарейки.

Случается также, что вода плохо нагревается. Для устранения этой неисправности нужно отрегулировать подачу газа или напор воды. Это можно сделать на самом приборе или же просто уменьшить подачу воды в кране.

Если в помещении с работающей колонкой чувствуется запах газа, эту неисправность нельзя устранять самостоятельно. Колонку необходимо выключить и вызвать специалиста.

Отзывы

Большинство пользователей отзываются о работе колонок «Элекстролюкс» положительно. Из недостатков иногда отмечают невысокую мощность некоторых моделей и сложность поиска запасных частей.

Руслан из Твери пишет: «Колонкой Electrolux пользуюсь уже несколько лет. Мне нравится ее надежность. У нас постоянно падает напор воды, но я не беспокоюсь, что колонка перегорит, так как в ней есть система автоматического выключения. К недостаткам можно отнести только необходимость регулярно менять батарейки, а то она не загорится».

А Александр из Саратова отмечает: «С колонкой Electrolux у меня больше нет проблем с горячей водой. Она зажигается даже при небольшом напоре, при котором другие водонагреватели не работают. Удобно то, что включается колонка после открывания крана, не нужно дополнительно разжигать горелку».

Газовые проточные водонагреватели «Электролюкс» — это самый удобный способ обеспечить дом горячей водой. Удобная эксплуатация, наличие автоматического поджига и многоуровневая система защиты делают такие колонки популярными у пользователей.

*Цены актуальны на июль 2019 года.

Подключение проточного водонагревателя к электросети – схема монтажа

Современные водогрейные приборы проточного типа очень удобны в использовании и просты в ремонте.

Правильное самостоятельное подключение проточного водонагревателя к электросети — залог беспроблемной работы бойлера на протяжении всего периода эксплуатации.

Схема подключения к электросети

Как подключить проточный водонагреватель к электросети? Несмотря на определенное сходство, электрическая схема подключение водогрейного оборудования разного типа может иметь существенные отличия, которые напрямую зависят от основных конструктивных особенностей такого прибора.

Водонагреватели проточного типа характеризуются моментальным подогревом, а накопительные бойлеры отличаются нагревом определенного объема воды за некоторый промежуток времени. Следует отметить, что второй вариант оборудования имеет меньшую мощность.

Электросхема подключения водонагревателя

Монтаж такого оборудования осуществляется в строгом соответствии с маркировкой прибора и исключительно в помещениях, имеющих качественную гидроизоляцию.

Монтаж накопительного водонагревателя

В зависимости от способа установки, водогрейное оборудование накопительного типа может быть представлено такими моделями:

Приборы настенного типа монтируются на определенном расстоянии от водопроводных кранов, в соответствии со схемой, которая предлагается в инструкции, прилагаемой к бойлеру.

Подключение кранов к бойлеру

Напольные модели устанавливаются с применением специальной подставки, к которой прибор фиксируется при помощи специального болтового соединения:

  • высверливание в несущей конструкции отверстий под анкерные крепежи в соответствии с предварительной разметкой, выполненной по бумажному шаблону;
  • фиксация анкерных болтов сквозь проушины в креплении водонагревательного прибора;
  • финишное затягивание анкерных крепежей;
  • врезка водогрейного оборудования в водопроводную систему;
  • подключение установленного на стене водогрея к электрической сети.

На заключительном этапе в обязательном порядке выполняется стандартная тестовая проверка работоспособности установленного водонагревателя накопительного типа.

Монтаж проточного водонагревателя

Кроме всего прочего, такой вариант водонагревателя, как правило, характеризуется очень компактными, небольшими размерами.

А это значительно облегчает его поэтапное размещение практически в любом месте:

  • просверливание в стене нескольких отверстий;
  • фиксация прибора на кронштейнах;
  • подсоединение к водопроводу в соответствии со схемой в сопроводительной инструкции;
  • гибкая или жесткая проводка прибора к водопроводной системе;
  • обязательная герметизация выполняемых подсоединений;
  • тестирование произведенного подключения.

Установка проточного бойлера

Обесточивание

При проведении монтажных работ обязательно выключается электрическая энергия на главном щитке. Обесточивание помещения, выделенного под установку накопительного или проточного водогрейного оборудования, осуществляется после того, как будет произведено заземление, установлена розетка и проделаны штробы под проводку.

Выполнив обесточивание, можно приступить к подключению кабеля к установленной розетке в соответствии с цветовой маркировкой электрических жил.

Если предполагается прямое подключение водогрейного агрегата, а не через электрическую розетку, то потребуется использовать негорючие кабели с маркировкой ВВГнг или NYM.

Без полотенцесушителя теперь сложно представить себе ванную комнату. Полотенцесушитель электрический – какой лучше выбрать в ванную? Читайте полезные советы.

Устройство подвесного унитаза с функцией биде рассмотрим по ссылке.

Замена картриджа в смесителе – задача простая. Следующая инструкция поможет вам разобраться в этой процедуре.

Заземление

Водонагреватели любого типа находятся в постоянном контакте с водой, которая является хорошим проводником электрического тока. Любое, даже не слишком значительное нарушение в изоляции, способно спровоцировать очень болезненный или смертельный удар током. Кроме всего прочего, металлические части водогрейного оборудования способствуют возникновению блуждающих токов, которые могут стать причиной коррозийных и разрушительных изменений.

В условиях частного домовладения, заземление также является обязательным, и позволяет предотвратить удар молнией в грозу. Оптимальным является выполнение заземления посредством провода, которым соединяется корпус и металлическая деталь, углубленная в землю. С этой целью может также использоваться обычный водопроводный стояк или отопительная система.

Рекомендации по обустройству заземления:

  • установка розетки с заземляющей проводкой на расстоянии 0,8 м от уровня пола и примерно полуметра от места установки водогрейного прибора;
  • замена старой двужильной проводки на трехжильные медные кабели, прокладываемые от заземленного щитка до розетки;
  • прокладка кабеля в специальном пластиковом коробе или заранее обустроенных штробах.

Наиболее современные и качественные электрические приборы характеризуются наличием на корпусе специальных заземляющих контактов, место расположения которых можно определить в результате осмотра водогрейного оборудования.

Защитная крышка

Стандартное расстояние от специальной защитной крышки водонагревательного прибора до самой близко расположенной поверхности, в обязательном порядке должно быть не менее 30 см, если ёмкость водогрея рассчитана на 10-80 л воды.

Если монтируемый водогрейный прибор имеет слишком большой по объёму резервуар, то расстояние от специальной крышки до самого прибора не может быть меньше полуметра.

Наполнение бака и включение электричества

Первые пусковые работы после установки водогрея накопительного типа выполняются с проверкой работоспособности всех систем, в соответствии со следующей последовательностью:

  • подсоединения к электрической сети или газопроводной магистрали;
  • подключение к трубопроводной системе водоснабжения;
  • заполнение резервуара водогрейного оборудования холодной водой;
  • наполняемость ёмкости посредством открывания кран горячего водоснабжения;
  • оценка отсутствия протечек;
  • запуск системы подогрева на среднем режиме.

Такой прибор как проточный водонагреватель электрический имеет свои плюсы и минусы, о которых необходимо знать, прежде чем решаться на приобретение.

Об особенностях отделки туалета пластиковыми панелями расскажем в этой статье.

Приборы проточного типа тестируются посредством открытия крана горячего водоснабжения, но только после проведения тщательно проверки правильности подключения.

Вне зависимости от типа и модели водогрейного оборудования нужно помнить, что при наличии в системе водоснабжения слишком жесткой воды, необходимо в обязательном порядке монтировать специальный фильтр, предотвращающий слишком быстрый выход из строя нагревательных элементов.

Видео на тему

Несколько подсказок как лучше выполнить установку и ремонт накопительных водонагревателей Electrolux

Сейчас проблему с горячей водой в квартире или доме решить очень просто. Надо лишь только приобрести и подключить бытовой водонагреватель. Для того чтобы обеспечить горячей водой семью обычно приобретают накопительный бойлер.

Одна из популярнейших марок таких накопительных водонагревателей – Electrolux. Так как эта марка пользуется спросом, то в статье хочется рассмотреть, как происходит установка накопительного водонагревателя Electrolux своими руками. И ещё как можно сделать самостоятельно ремонт водонагревателей Electrolux.

Прошли те времена, когда заявлялось о большой надёжности техники из Швеции, в настоящее время накопительные водонагреватели Electrolux особо ничем не отличаются от других марок техники также ломаются и требуют ремонта. Дороговизна таких водонагревателей объясняется в основном раскрученным товарным знаком. Линейка накопительных водонагревателей Electrolux разнообразна. Есть и небольшие, объёмом в 10 литров и вместительные до 200 литров. В зависимости от литража электрического накопительного водонагревателя время нагрева воды будет меняться.

На видео можно посмотреть небольшой обзор водонагревателей «Электролюкс»:

Аргументы за установку на даче

Установка электрического накопительного бойлера в квартире или на даче позволит вам иметь постоянный источник горячей воды. На даче это особенно актуально, так как в большинстве дачных домов нет водопровода, а следовательно, постоянного давления в системе, поэтому там нельзя использовать проточный водонагреватель. А для электрического накопительного бойлера достаточно скважины с насосом. Особенно приятно иметь на даче горячую воду в осенне-весенний периоды.

Установка на даче

Последовательность установки

Установка водонагревателей начинается с определения места. Так как это тяжёлый агрегат, то крепят его на прочной стене и только на анкерные болты или крюки.

Если стена хлипкая, то сваривают железную рамку и делают монтаж непосредственно к металлу, монтаж должен быть надёжным.

Вертикальные модели крепят на два болта, горизонтальные на 4 болта. У бойлера имеются петли, за которые и будете его вешать.

При установке надо соблюдать расстояние до потолка. Если у вас модель до 80 литров, то оно должно составить 30 сантиметров, если больше, то 50 сантиметров.

Подключение воды

Патрубки подводки воды у водонагревателей «Электролюкс» находятся внизу, к этому месту надо и вести подводку.

Подводка для воды осуществляется при помощи медных труб, можно использовать гибкую проводку, но медные трубы предпочтительнее. Так как в процессе подводки металлические трубы необходимо будет направлять под углом, то понадобятся тройники для их соединения. Лучше всего перед началом этих работ нарисовать схему, по которой будет видно количество и размер труб, а также количество необходимых фитингов. При установке гибкой проводки, монтаж будет проще.

Для защиты вашей квартиры от внезапной протечки труб на них устанавливаются запорные перекрывающие краны.

Чтобы мелкие частицы с водой не попали внутрь обязательно нужно установить фильтры. Кроме того, подключение фильтров поможет при излишней жёсткости воды.

На патрубок входа холодной воды следует установить предохранительный клапан, для того, чтобы соединение не дало течи, было герметично, используют сантехнический лён или альтернативный вариант — лента ФУМ. Закручивать с чрезмерным усилием нельзя, чтобы не повредить покрытие внутри бака или сам патрубок.

На видео посмотрите вариант установки бойлера:

Чтобы водонагреватель начал заполняться водой откройте кран холодной воды на бойлере и горячей на смесителе. Когда бойлер полностью заполнится из горячего крана потечёт вода. Если устанавливаете на даче, где нет водопровода, то ёмкость, из которой в бойлер будет поступать вода поместите на высоте 5 метров. Общая схема подключения накопительных бойлеров показана ниже:

Подключение к воде

Подключение электроэнергии

После соединения с водой, начинайте монтаж электропитания. Нельзя включать электропитание при пустом водонагревателе необходимо его наполнить водой. Это важно для подключения любых накопительных бойлеров.

Любой водонагреватель должен иметь отдельный электрический провод, который идёт к автомату. Автомат необходимо снабдить УЗО (Устройством защитного отключения).

Электрические бойлеры не требуют в отличие от газовых специального согласования с коммунальными службами для установки.

Самостоятельный ремонт

Так как на рынке электрические водонагреватели «Электролюкс» присутствуют достаточно давно, то можно сформировать перечень поломок, которые наиболее часто встречаются у этих приборов.

Течёт вода из обратного клапана

  • Неисправен сам клапан, необходимо поменять его на новый. Как только замена произойдёт, течь прекратится.
  • Большое давление воды в системе, хотя производителями заявлено, что прибор может выдержать 7-9 Ат, на деле это не так. Уменьшить давление можно при помощи установки редуктора давления. Такой редуктор снижает при входе давление воды, лучше поставить его сразу перед подключением прибора. Узнать какое давление воды в вашей квартире или на даче можно при помощи манометра, но советую подключать при давлении выше 6 атмосфер. Особенностью Electrolux является то, что после перерыва в работе вода станет сначала греться чуть дольше.

Течёт вода из самого бака водонагревателя

  • Прокладка фланца пропускает воду, надо поменять эту прокладку.
  • Внутренний бак разгерметизирован, в этом случае ничем помочь нельзя. Надо покупать новый прибор.

Часто срабатывает УЗО

  • Неисправен автомат УЗО, надо его поменять.
  • В водонагревателе плохой контакт с ТЭНом.
  • Неправильно подключены провода: ноль и земля.

Греется вилка

  • Вилка и розетка должны соответствовать по мощности друг другу.

На видео можно посмотреть как устранить недостатки:

Освобождение от накипи

Чтобы водонагреватель служил вам долго, следует выполнять рекомендации по его эксплуатации, например, своевременно удалять накипь.

От накипи бойлер вы сможете прочистить своими руками. Делается это следующим образом:

  • Обесточить бойлер, попросту выдернуть шнур из розетки.
  • Перекрыть подачу воды. Закрыть запорный вентиль на холодной воде и краны водонагревателя.
  • Отсоединить шланг с патрубка подачи холодной воды. Из него польётся оставшаяся вода, поэтому положите его в ванну или в таз.
  • Для того чтобы слить воду, надо одеть шланг на обратный клапан и направить его в сливную ёмкость. Затем открыть обратный клапан, краны на бойлере. Не забудьте открыть кран горячей воды там, куда подключён водонагреватель (в ванной или на кухне). Вода должна уйти из водонагревателя.
  • Снять бойлер со стены.
  • Снять панель, подцепив её с двух сторон. Придётся потянуть с усилием, так как она закреплена на защёлки.
  • Снять защитную крышку корпуса, предварительно открутив шурупы, которые её фиксируют. Для того чтобы ручка термостата не мешала, её тоже снимают.
  • Для того чтобы правильно поставить на место в обратном порядке все провода, лучше перед тем, как вы будете разбирать бойлер дальше, сфотографировать месторасположение всех проводов. Так, вы точно ничего не перепутаете. Откручивать придётся несколько деталей, а именно: провод электропитания, монтажные колодки, провод заземления, пластину с термостатом, фланец.
  • После этого следует очистить накипь, промыть бак. Так как бак покрыт защитным слоем, то счищать шкуркой или острыми предметами накипь нельзя.
  • Попутно заменить магниевый анод, если он стал меньше 20 сантиметров.
  • В обратном порядке собрать бойлер.

Правильная эксплуатация

Как видите, ремонт возможен не для всех узлов прибора, поэтому немаловажно соблюдать простейшие правила пользования. Советы по эксплуатации накопительного водонагревателя Electrolux:

Не перекрывайте подачу воды (если только не делаете ремонт), тогда давление в баке будет такое же, как в системе. При разнице давления могут происходить поломки.

Не отключайте бак от электричества без надобности, чтобы не нагревался корпус внизу бойлера. При отключении электричества будет происходить смешивание холодной и горячей воды в баке, детали, расположенные внизу накопительного бака, будут нагреваться, это тоже нежелательно.

После перерыва в работе промойте бак проточной водой, для этого перекройте горячий вентиль и 15 минут пролейте холодную воду через водонагреватель.

Инструменты

Водонагреватели проточные Electrоlux Smаrtfix предназначены для быстрого производства горячих водных масс в городских и загородных квартирах, в офисных помещениях, дачных и хозяйственных объектах. Компактный необычный дизайн бойлеров прекрасно сочетается с общим интерьерным решением, а небольшая мощность агрегатов от 3.5 до 6.5 кВт способны решить проблемы с поставкой горячей воды в любую точку и в любое время года.

Оглавление:

Особенности конструкции водонагревателя проточного Electrоlux Smаrtfix

Общие особенности конструкции моделей:

  • медный нагревательный элемент.
  • Простая и надежная система управления тэном.
  • Наличие датчика, исключающего перегрев агрегата.
  • Комплектовка регулятором режима мощности. Использование системы помогает значительно снизить энергопотребление, эксплуатировать установки при ограниченных возможностях электропроводящих кабелей.
  • Возможность регулировки температуры подогрева смесителем. Это выполняется изменением напора потока сквозь нагреватель.
  • Главной особенностью проточных установок Электролюкс считается наличие гидравлического управления и возможность автоматического включения/выключения при изменении напора воды или неожиданного прекращения подачи воды.

Проточные водонагреватели Electrоlux Smаrtfix различаются по способам комплектации:

  • Smаrtfix Т – кран.
  • Smаrtfix S – душ.
  • Smаrtfix ТS – кран и душ.

Описание моделей водонагревателей проточных Electrolux Smаrtfix

  • Electrоlux Smartfix 3.5 ТS. Электрический проточный агрегат для производства горячей воды. Устанавливается вертикально над кухонной мойкой или раковиной. Идет в комплекте с краном и душем. Имеет оптимальный компактный дизайн. Корпус выполнен из высокопрочного материала. Подводка труб с низу. Система управления нагревом гидравлическая. Стоимость от 60 $.
  • Electrоlux Smartfix 3.5 S. Устанавливается горизонтально над мойкой, идет в комплекте с душевой насадкой. Нагревательный элемент имеет три ступени мощности: 1500 Bt, 2000 Bt, 3500Bt. Это способствует быстрому и экономному обеспечению пользователей горячей водой в соответствии с их запросами.

  • Electrоlux Smartfix 3.5 Т. Особенностями модели являются гидравлическая система управления, компактный дизайн корпуса, возможность установки в узком пространстве, трехрежимная система управления мощностью. Для защиты тэна от перегрева предусмотрены специальные датчики защиты. Отличная эксплуатационная история обеспечивается медным исполнением нагревательного элемента, гарантированной защитой его от накипи. В комплектации идет кран-насадка.
  • Electrоlux Smartfix 5.5 S. Модель с оптимальным сочетанием цены/ качества/производительность. Имеет степень защиты IP 24. Агрегат устанавливается горизонтально над мойкой, в базовой комплектации прилагается душевая насадка. Трех режимный диапазон мощности: 2.2-3.3-5.5 кBт. Специальный датчик автоматически отслеживает и не допускает перегрева тэна. Производительность агрегата 3 л/мин с температурой 20 С.
  • Electrоlux Smartfix 5.5 Т. Проточный бойлер с нижним подводом труб, для установки в месте пользования. Современный дизайн водонагревателя вписывается в интерьер и служит своеобразным дополнением к нему. Специальный переключатель на передней панели корпуса дает возможность выбрать один из режимов мощности 2.2 – 3.3 – 5.5 кBт. Как и во всех других моделях предусмотрена система защиты от перегрева.

  • Electrоlux Smartfix 2.0 3,5 S. Отличие модели проточного водонагревателя в компактном размере высокопроизводительного агрегата. Производительность установки выдает более 2 л /мин горячей воды. На фронтальной стороне корпуса расположен регулятор мощностей 1500, 2000 и 3500 Вт. Водозабор установки производится из одной точки. Гидравлическая система управления защищает от перегрева или недогрева водяной струи. Защитная система предохраняет термостат от перегрева. Датчик давления автоматически включает клапан сброса водяного пара.
  • Electrоlux Smartfix 2.0 6,5 Т. Компактный размер модели идеально подходит для вертикального размещения над мойкой или в ограниченном пространстве. Габариты установки 270 х 135 х 100 мм. Возможно использование трех режимов мощности 3,3 – 5,0 – 6,5 кВт. Переключатель расположен на панели корпуса в зоне досягаемости. Спиралеобразный медный тэн защищен оболочкой от накипи. Продуктивность установки 2 л/ мин горячей воды.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
